钢结构网架结构的抗震构造要求

作者:admin 发布日期:2019-04-13 二维码分享
内蒙古钢结构价格资讯网:钢结构(网架、管桁架、轻钢)设计、施工及技术咨询及建筑结构加固;并从事空间结构和相关材料的研究、技术开发与应用。

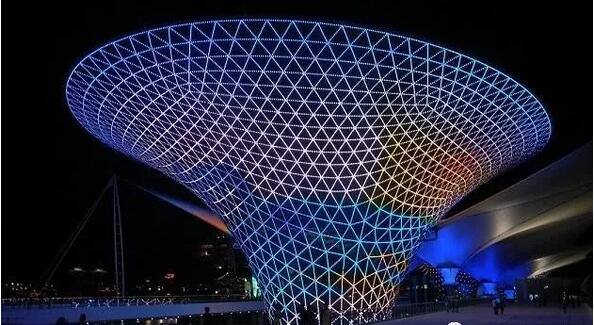

钢结构网架建筑


钢结构网架结构的抗震构造要求

网架结构建造在抗晨地区:必须满足如下构造要求:

1、抗震设防烈为7度和7度以上时,网架在其支承平面周边区段宜设置水平支撑。

理论计算表明,设置水平支撑可提高网架水平抗震性能。对于周边支承网架,支撑平面弦杆形式有三种:

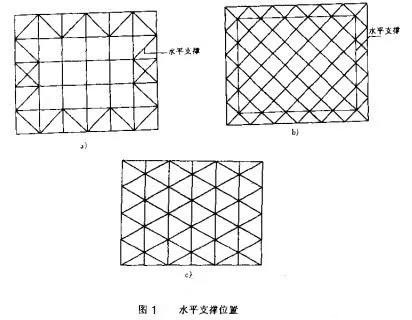

网架在其支承平面周边区段宜设置水平支撑位置


(1)正交正放类(见图1a),在周边网格内设置斜杆,以形成封闭体系。

(2)正交斜放类(见图1b)布置沿边界水平杆,以形成封闭体系。

(3)三向类(见图1c)这种支承平面本身就由几何不变三角形组成丙此不必设置支撑。

2、沿周边2~3网格区城内杆件的长细比不应大于180.这是因为网架周边弦杆在静力作用下杆什内力较小,在地震作用下,周边杆件地震作用效应的动静力比(即地震效应与静力作用效应之比)都大于1,常常会发生杆件内力变号,故规定杆件不论是受压还是平受拉,其容许长细比均按受压考虑。


檩条体系屋盖


3、有檩条体系屋盖的檩条必须与网架可掌连接,并应有足够的支承长度,若釆用焊接时焊缝长度不应小于60mm;无檩条体系屋盖的钢筋混凝土屋面板必须保证与网架三点焊牢,屋面板搁置长度不应小于80mm。这是为了避免地震时发生屋面材料塌落伤人网架。


4、网架屋面排水坡度的形式宜采用变高度或整个网架起拱办法。网架屋面排水坡度的形成方法很多,内蒙古钢结构价格资讯网记者了解到以前国内多采用在上弦节点上加小立柱形成排水坡,将使屋面质量集中在小立柱顶端,这对网架抗震不利。故规定宜采用网架变高度或整个网架起拱办法使屋面质量接近上弦节点,对抗震有利。
